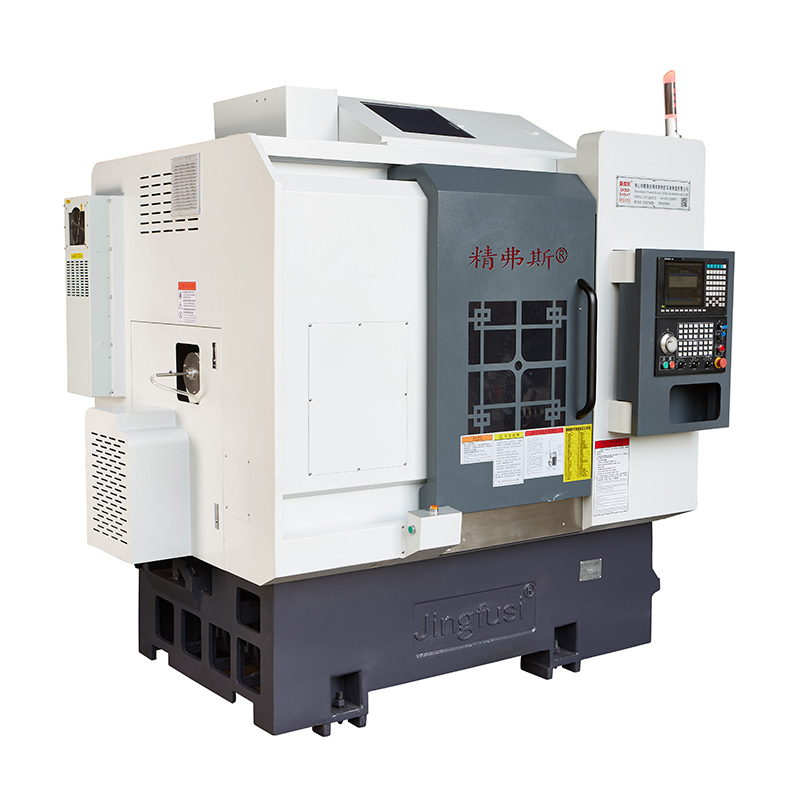

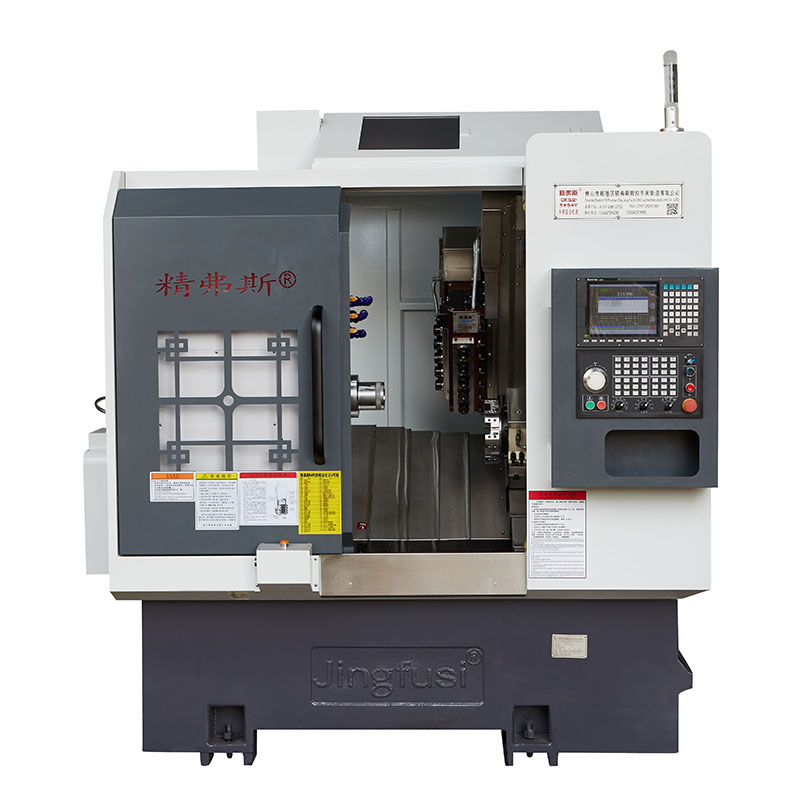

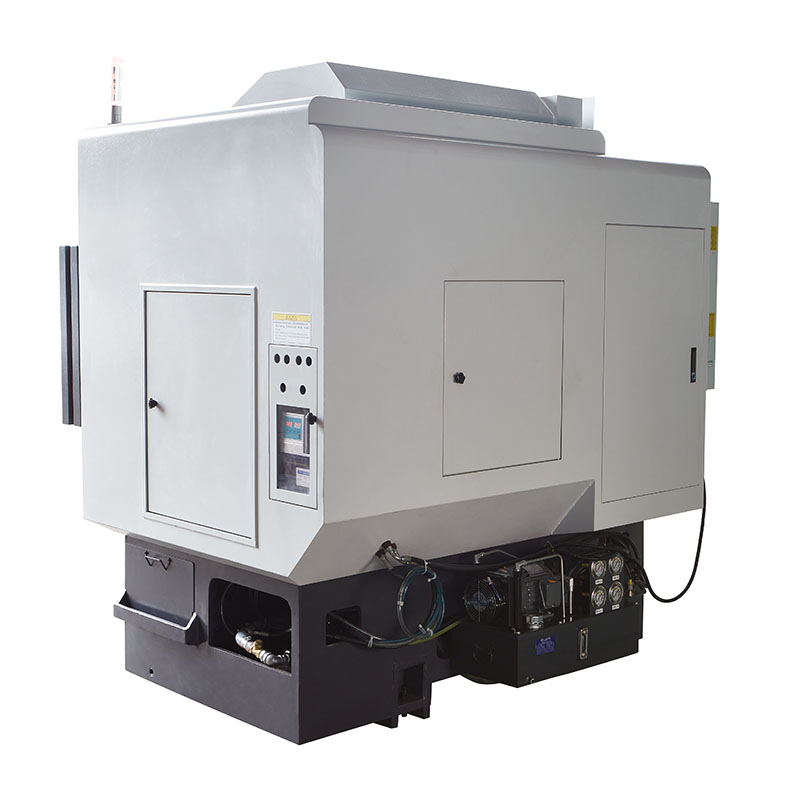

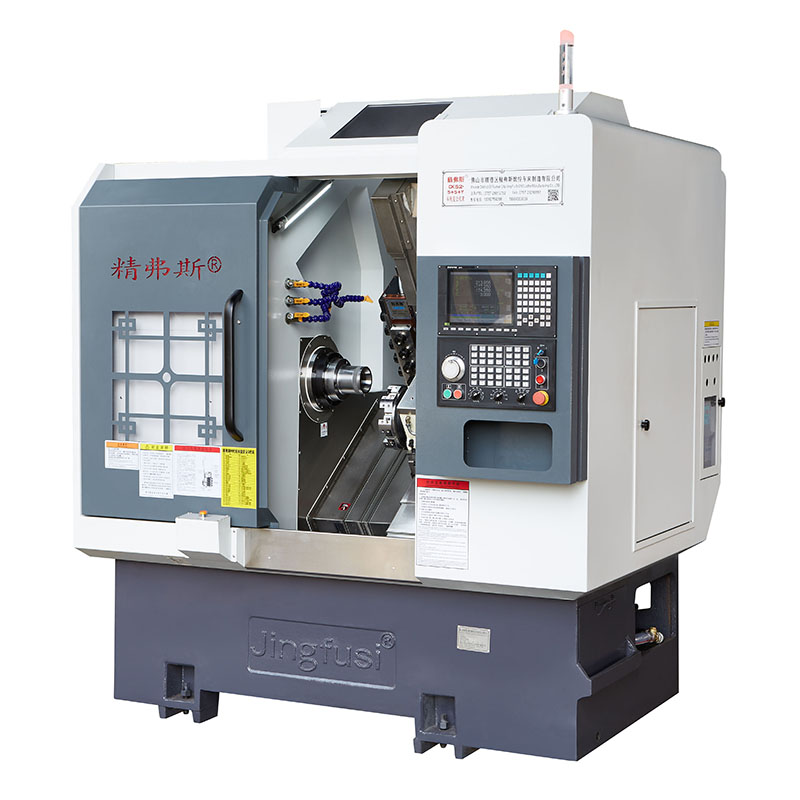

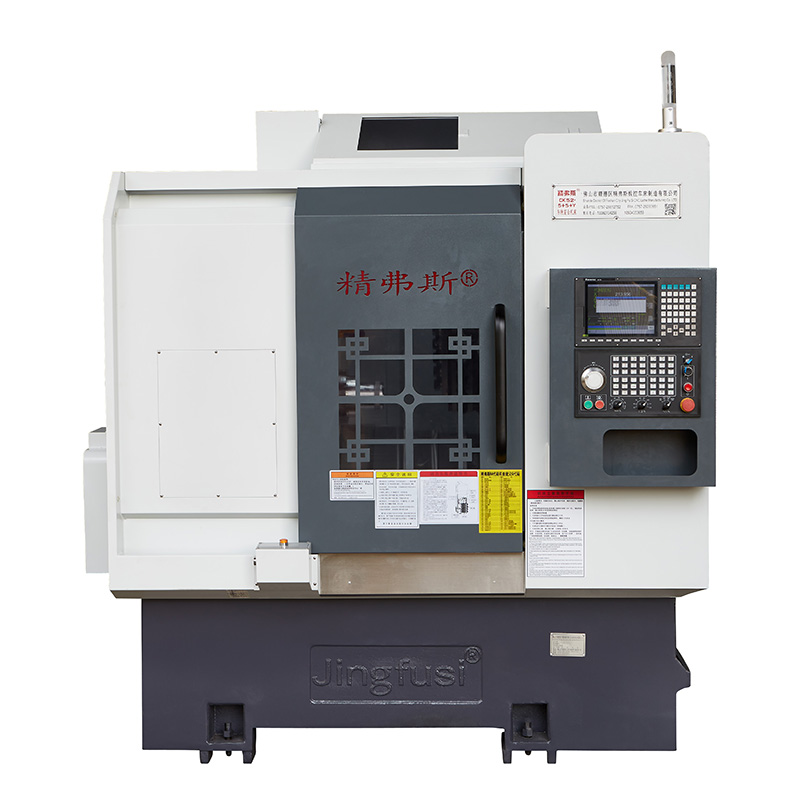

Комбинована машина за стругање и глодање куполе

Можете купити Јингфуси® комбиновану машину за окретање и глодање са поверењем од нас. Жељни смо да сарађујемо са вама, а ако имате било каквих питања или су вам потребне додатне информације, не устручавајте се да нас контактирате. Ми ћемо одмах одговорити на ваше упите.

Модел:CK46-5+5+Y

Пошаљи упит

Опис производа

Као професионални произвођач, желели бисмо да вам пружимо висококвалитетну комбиновану машину за окретање и глодање куполе. И ми ћемо вам понудити најбољу услугу након продаје и благовремену испоруку.

детаљи о производу

Листа параметара

предмет	садржаја	јединица	ЦК46-5+5+И	ЦК52-5+5+И
Обим обраде	Пребаци се преко кревета	мм	Ø 500
	Максимална дужина спољног круга окретања	мм	320
	Максимални пречник шипке	мм	Ø 45	Ø 51 ~ 55
главна осовина	Максимална брзина вретена	рпм	6000 (подешено на 4000)	4500 (подешено на 3500)
	Тип главе вретена		А2-5	А2-6
	Пречник отвора вретена	мм	Ø 56	Ø 66
напајање	Максимални ход Кс/З/И осе	мм	800/470/310
	Максимално брзо кретање Кс/З/И осе	м/мин	24 (подешавање 18)/24 (подешавање 18)/15 (подешавање 8)
	Шраф осовине Кс/З/И	мм	32/32/25
	Шина Кс/З/И осе	мм	35/35/25
Кула од ножа	Кула са осам станица	ПЦС	8 станица, могу бити опремљени држачима алата са дуплим отвором, опционо са 12 станица
Повер хеад	Форма за држање алата са електричном главом		ЕР25
	Максимална брзина погонске главе	рпм	6000 (подешено на 4000), може се обично користити за обраду производа од 4000
	Максимални пречник главе за бушење и глодање	мм	Ø 16
	Удаљеност између осовине погонске главе и осовине	мм	65
електричне машине	Снага/момент главног мотора	КВ/Нм	7,5 КВ/47,75НМ, опционо 11КВ/70,03Нм за челичне делове са капацитетом обраде од 80 и више
	Снага/момент мотора на оси Кс/З/И	КВ/Нм	Иаскава 1.8КВ/11.5Нм. Опциона нова генерација 2,4 КВ/назив 11,5 Нм
	Кс/З снага мотора снага/момент	КВ/Нм	2,4 КВ/11,5 НМ
	Максимална брзина мотора снаге главе	рпм	5000
друго	Уређај кочнице за позиционирање вретена		хидраулички притисак
	Нагиб кревета	°	35°
	Плоча за ножеве дужине Кс ширине	мм	700Кс290
	Дужина алатне машине Кс ширина Кс висина	мм	2200Кс1580Кс2000
	Укупна тежина целе машине	КГ	3430
	Укупна снага	кв	13
	Просечна потрошња енергије	кв/х	2

Прецизност алатних машина

Тачност машине, стандард Јингфус фактора:
Главни испитни предмет	Шематски приказ	Фабрички стандард


Радијални откуцај вретена		Откријте отицање спољашњег конуса	0.0035


Положај понављања Кс-осе		Откријте поновљено позиционирање Кс-осе. Напомена: Прво предвидите око 50 пута да бисте надокнадили грешку хладног мотора и топлог мотора, а затим откријте поновљено позиционирање.	0.003


Положај понављања З-осе		Откријте поновљено позиционирање на З оси. Напомена: Прво предвидите око 50 пута да бисте надокнадили грешку хладног мотора и топлог мотора, а затим откријте поновљено позиционирање.	0.003


Положај понављања И-осе		Откријте поновљено позиционирање на И оси. Напомена: Прво предвидите око 50 пута да бисте надокнадили грешку хладног мотора и топлог мотора, а затим откријте поновљено позиционирање.	0.004


Положај понављања Ц осе		Откријте поновно позиционирање фиксне тачке Ц-осе, имајте на уму: прво предвидите око 50 пута да бисте надокнадили грешку хладног и топлог мотора, а затим откријте поновљено позиционирање	20 лучних секунди


Положај Ц осе ротирајући		Откријте тачност насумичне позиције Ц-осе, имајте на уму: прво предвидите око 50 пута да бисте надокнадили грешку хладног и топлог мотора, а затим проверите поновљена подешавања	72 лучне секунде


Откуцај стезања главе снаге		Цоне беат	0.015

Откуцај стезања главе снаге		Стезање батина	0.01

Уколико купац жели да тестира ИСО или ВД1 тачност Кс/З/И осе, то ће бити одређено у тренутку писања уговора. Купац мора да тестира овај артикал у исто време када је фабрика Јингфуси примила.
