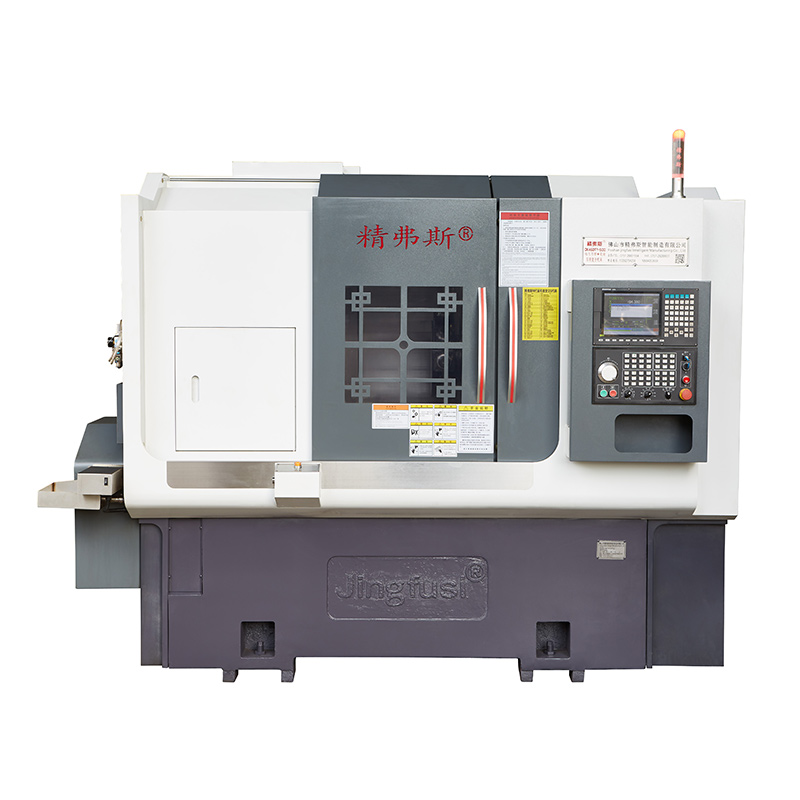

Аутоматска машина за окретање и глодање куполе

Машине за аутоматско окретање куполе и глодалице обично имају куполу за алате која може да држи више алата за сечење. Купола се може аутоматски индексирати да би се изабрала одговарајући алат за сваку операцију обраде, смањујући време подешавања и повећавајући ефикасност.

Модел:CK46DTY

Пошаљи упит

Опис производа

Ове аутоматске машине за окретање и глодање могу такође да обављају операције глодања, омогућавајући стварање сложених облика, карактеристика и контура померањем алата за сечење у различитим правцима. Глодање проширује могућности обраде машине изван једноставног стругања.

Дијаграм путовања машине

детаљи о производу

Листа параметара

предмет	Модел струга	јединица	ЦК52ДТИ	ЦК76ДТИ	ЦК46ДТИ
Обим обраде	Максимални пречник ротације вретена	мм	Ø 700
	Максимална дужина спољног круга окретања	мм	520
	Максимални пречник шипке	мм	Ø 55	Ø 72	Ø 45
главна осовина	Максимална брзина вретена	рпм	4200 (подешавање 3500)	3200 (поставка 2000)	6000 (сет 4500)
	Тип главе вретена		А2 - 6	А2 -8	А2 - 5
	Пречник отвора вретена	мм	Ø 66	Ø 86	Ø 56
напајање	Максимални ход Кс/З/И осе	мм	260/500/±60
	Снажна глава од 90° која пролази кроз центар вретена	мм	30
	Максимално брзо кретање Кс/З/И осе	м/мин	24(поставка 16)/ 24(подешавање 16)/14(подешавање 8)
	Шраф осовине Кс/З/И	мм	40
	Трака са ваљцима Кс/З/И осе	мм	35/45/35
Повер туррет	Модел моторне куполе (моторна купола)	БМТ	БМТ55
	Стезна глава за напајање	ИС	ЕР32
	Фиксна величина држача алата	мм	25Кс25
	Пречник дршке отвора	мм	Ø32
електричне машине	Снага/момент главног мотора	КВ/Нм	11КВ/назив 72Нм	15КВ/назив 98Нм	7,5 КВ / номинални 47 Нм
	Снага/момент мотора на оси Кс/З/И	КВ/Нм	иаскава 2,9 КВ /18,6 Нм, Опционо нова генерација 3,1 КВ / 15 Нм
	Снага/окретни момент мотора куполе	КВ/Нм	Нова генерација 3.1 КВ/15НМ
	Максимална брзина мотора куполе	рпм	6000 (подешавање 4000), уобичајена брзина≤4000
	Снага/окретни момент мотора снаге главе	КВ/Нм	3.1 КВ/15НМ
	Снага/момент мотора за промену алата куполе	КВ/Нм	Нова генерација 1.0 КВ /3.1НМ
Таилстоцк	Ход репа	мм	520
	Максимални хидраулички ход задњег дела	мм	100
	Конус са отвором на врху игле задњег дела	МК	мохс 5 #
	Максимално растојање између врха и стезне главе	мм	690
друго	Уређај кочнице за позиционирање вретена		Хидраулични, опционо програмабилни
	Нагиб кревета	°	30° или 15°
	Дужина алатне машине Кс ширина Кс висина	мм	2500Кс1680Кс1900
	Укупна тежина целе машине	КГ	5000КГ
	Укупна снага	кв	20
	Просечна потрошња енергије	кв/х	3

Прецизност алатних машина

Тачност машине, стандард Јингфус фактора:
Главни испитни предмет	Шематски приказ	Метода детекције	Фабрички стандард


Радијални откуцај вретена		Откријте отицање спољашњег конуса	0.0035


Положај понављања Кс-осе		Откријте поновљено позиционирање Кс-осе. Напомена: Прво предвидите око 50 пута да бисте надокнадили грешку хладног мотора и топлог мотора, а затим откријте поновљено позиционирање.	0.003


Положај понављања З-осе		Откријте поновљено позиционирање на З оси. Напомена: Прво предвидите око 50 пута да бисте надокнадили грешку хладног мотора и топлог мотора, а затим откријте поновљено позиционирање.	0.003


Положај понављања И-осе		Откријте поновљено позиционирање на И оси. Напомена: Прво предвидите око 50 пута да бисте надокнадили грешку хладног мотора и топлог мотора, а затим откријте поновљено позиционирање.	0.004


Положај понављања Ц осе		Откријте поновно позиционирање фиксне тачке Ц-осе, имајте на уму: прво предвидите око 50 пута да бисте надокнадили грешку хладног и топлог мотора, а затим откријте поновљено позиционирање	20 лучних секунди


Положај Ц осе ротирајући		Откријте тачност насумичне позиције Ц-осе, имајте на уму: прво предвидите око 50 пута да бисте надокнадили грешку хладног и топлог мотора, а затим проверите поновљена подешавања	72 лучне секунде


Откуцај стезања главе снаге		Цоне беат	0.015

Откуцај стезања главе снаге		Стезање батина	0.01

Уколико купац жели да тестира ИСО или ВД1 тачност Кс/З/И осе, то ће бити одређено у тренутку писања уговора. Купац мора да тестира овај артикал у исто време када је фабрика Јингфуси примила.
