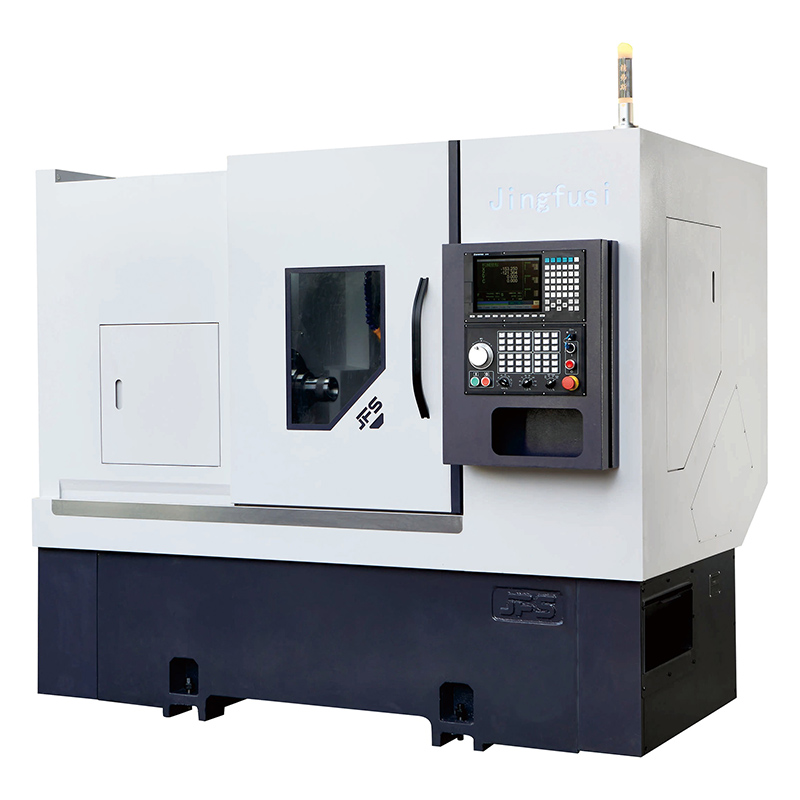

Повер Туррет ЦНЦ струг ЦК46 52ДТИ

Наш Повер Туррет ЦНЦ струг ЦК46 52ДТИ из фабрике Јингфуси има главе са двоструком снагом и велику брзину, пренос без зупчаника за стабилну обраду, флексибилно уклањање струготине на два пута и дуг животни век машине. Молимо контактирајте нас за више информација.

Модел:CK46/52DTY

Пошаљи упит

Опис производа

Као произвођач, Јингфуси обезбеђује висококвалитетни Повер Туррет ЦНЦ струг ЦК46 52ДТИ.

Карактеристика производа

Под претпоставком потпуно конзистентне конфигурације, структуре ливења, третмана старења и тачности монтаже, виртуелна И оса и вертикална И оса имају своје предности: виртуелна И оса је чвршћа, а подешавање заобљености је погодније; вертикална И оса је флексибилнија у продужетку хода, а обрађена површина радног комада је такође боља. Истовремено, операција програмирања је једноставнија од виртуелне И осе.

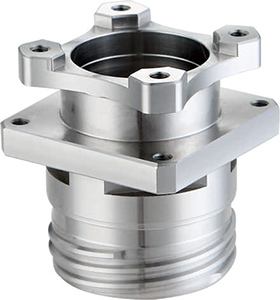

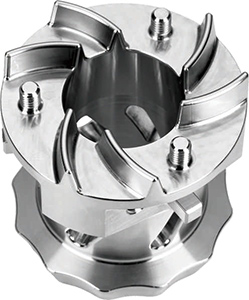

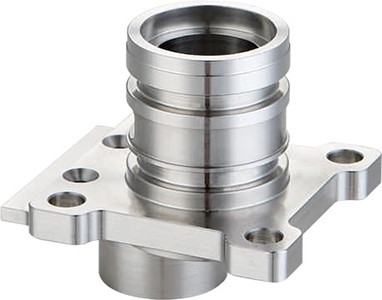

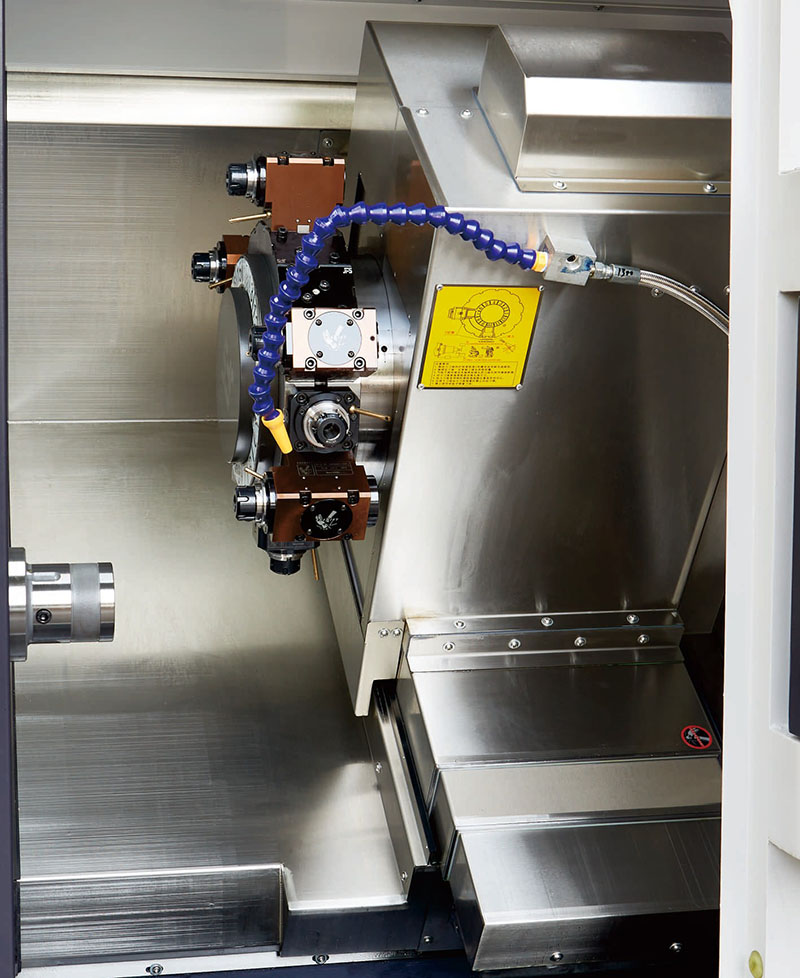

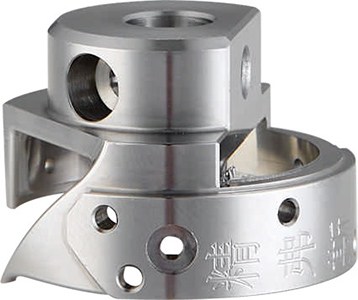

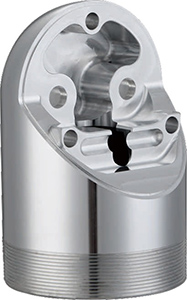

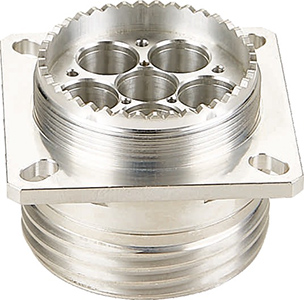

Поред тога, опрема има и ове практичне карактеристике: 0° напојна глава може постићи стабилан рад од 8000 о/мин, 90° погонска глава номинална радна брзина од 6500 о/мин; држач алата усваја дизајн преноса модула без зупчаника, елиминишући утицај извора топлоте из корена, што може ефикасно гарантовати тачност обраде; функције глодања и стругања су интегрисане, које могу лако да задовоље захтеве машинске обраде сложених материјала као што су нерђајући челик, легура титанијума и угљенични челик; Систем за уклањање чипова усваја интегрисани дизајн са стране + позади, флексибилан начин уградње, може се произвољно одабрати у складу са стварним радним условима.

Поред тога, цео машински одливци су подвргнути жарењу, вибрационом старењу и другим процесима вишеканалног третмана старења, који не само да могу осигурати стабилност у дуготрајном процесу обраде, већ и ефикасно продужити век трајања опреме.

Главна спецификација

Повуците стезаљку		јединица	ЦК52ДТИВ-500	ЦК76ДТИВ-500	Ремарт
Капацитет обраде	Максимални пречник замаха изнад кревета	мм	0700	Ø700
	Максимални пречник превртања	мм	0230	Ø230
	Укупна снага машине	мм	500	500
Вретено	вретена хидраулична стезна глава	ин	8"	10"
	Висина средишта вретена од тла	мм	1150	1150
	Нос вретена		А2-6	А2-8
	Пречник отвора вретена	мм	К66	086
	Максимални пречник шипке	мм	Ø51	072
	Максимална брзина вретена	рпм	4000	2000
	Снага / обртни момент мотора вретена	Кв/Н.м	11Кв/72Н.м	15Кв/143Н.м	Опционо интегрисано 11кВ/60Нм/ Опционо интегрисано 22кВ/170Нм
Повер Туррет	Модел куполе	-	БМТ55-16Тор БМТ55-12Т	БМТ55-16Тор БМТ55-12Т	Тајванска купола са серво погоном ГПМ, раније немачки бренд САУТЕР.
	Снага/окретни момент мотора куполе	Кв/Н.м	5.7Кв/18Н.м или 3.1КВ/15Нм	5.7Кв/18Н.м или 3.1КВ/15Нм
	Снага туре толмак брзина	р/мм	5000	5000	° може радити на 8000 РПМ, а 90 ° може радити на 6500 РПМ.
Додавање Кс/З/И осе	×З оса Макс.брза тавел брзина	м/ми	24	24
	Иакис Мак.брза брзина путовања	м/ми	15	15
	Снага/момент мотора на Кс/З/И оси	Кв/Н.м	ИАСКАВАИ 29КВ/186Нм или СИТЕЦ 3.1КВ/15Нм	ИАСКАВА 29КВ/186Нм или СИМТЕЦ 3.1 КВ/15Нм
	Куглични шрафови типа КСЗИ-кис Ц3	-	40/40/40	40/40/40
	КСЗИ-оси рллер водилице	-	35/45/35	35/45/35
	Ксакис ефективно путовање	мм	250	250
	Ефективни ход З осе	мм	500	500
	Ефективно кретање по И осе	мм	112(±56)	112(±56)
	Бмаестхогх	мм	50	50	Заснован на 70 централном држачу алата велике снаге
Таилстоцк	Путовање задњег стока	мм	520	520	програмирани задњи део
Таилстоцк	Конусни отвор за ејектор	МК	пон 5 #	пон 5 #
Спецификације опреме	Нето тежина машине	кг	4500	4600
	Укупна снага машине	КВ	26	30
	Машина Д×Ш×В	мм	2500×1680×1900	2500×1680×1900

Алатна машина се стално оптимизује; за горе наведене параметре погледајте стварне податке машине алатке.

Опционе ставке

Ставка конфигурације		ЦК52ДТИВ-500	ЦК76ДТИВ-500
Главно вретено	Механичко вретено	●	●
Главно вретено	Електрично вретено	O	O
контролор	СИНТЕЦ контролер	●	●
контролор	ФАНУЦ контролер	O	O
Оса за напајање	Иаскава	●	●
Оса за напајање	СИНТЕЦ	O	O
флусх	БМТ55 Повер Туррет	●	●
флусх	БМТ55 Повер Туррет	一	O
Таилстоцк	Морсе#5	O	O
Стезање	Повуците стезаљку	●	●
Стезање	Цхуцк	O	O
Помоћна опрема	Уређај за прикупљање делова	O	O
	Уређај за храњење	O	O
	Транспортер за чипс	O	O
	Аутоматизовани робот	O	O
	Сепаратор уљне магле	O	O
