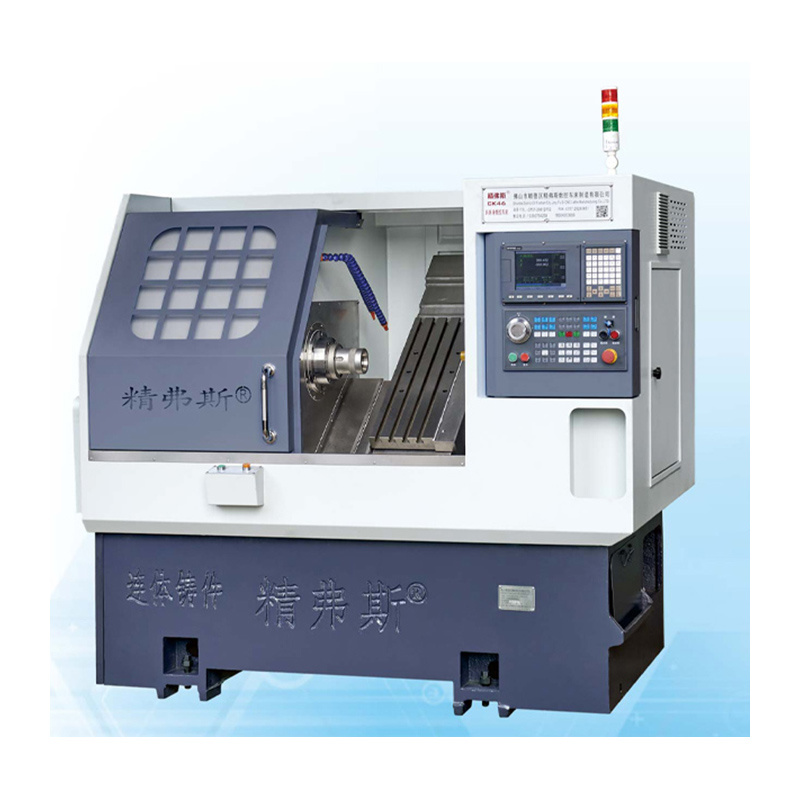

ЦНЦ нагнуто кревета

ЦНЦ нагнутог кревета Јингфуси® ЦНЦ налази се наношење у индустријским окружењима у којима производња захтева највећу тачност и прецизност. Поред индустријске употребе, ови стругови су задовољени потребама хобија и власника малих предузећа који траже алат који нуди висок ниво прилагођавања и флексибилности у процесима дизајна. Било да је у великим продукцијским подешавањима или мањим улагањима, ЦНЦ нагнуто кревета на нагнутог кревета из Јингфуси® адапса на различите захтеве, комбиновање прецизности са свестраношћу.

Модел:CK46

Пошаљи упит

Опис производа

Јингфуси® ЦНЦ нагнуто креветић се истиче као прецизни алат за обраду пажљиво израђен за производњу различитих компоненти, са посебним нагласком на цилиндричне и ротационе делове. Његове дефинисане карактеристике лежи у нагнутој структури кревета, стратешки пројектоване да би се побољшала стабилност и прецизност током процеса обраде. Овај иновативни дизајн осигурава да се токарац искористе у испоруци тачних и висококвалитетних резултата, што га чини драгоценом имовином за широк спектар производних апликација.

Дијаграм путовања машина

Детаљи о производу

Листа параметара

пројекат		јединица	ЦК46	ЦК52	ЦК76
Максимална дужина окретања		мм	350
Максимални пречник окретања на кревету		мм	Ø 500
Максимални пречник окретања на скејтборду		мм	Ø 160
Склоност кревету		°	35 °
Ефикасно путовање Кс / З Акис		мм	Пречник 1000/400
Кс / З Спецификације вијака Акис		мм	32
КС / З Спецификације шине Акис		мм	35
Кс / З-Акис мотор мотора		Кв	1.3
Максимално брзо кретање Кс / З Акис		м / мој	24
Дужина алата за машину Кс Ширина Кс Висина		мм	2100к1580к1800
Укупна тежина целе машине		Кг	2600
Број ножа		поправити	8
Величина квадратних ножа		мм	20к20
Величина секача рупа		мм	Ø20
Укупна снага		кв	13	13	16
Просечна потрошња електричне енергије		Кв / х	2	2	2.5
главна осовина	Образац за крајње лице		А2-5	А2-6	А2 -8


	Максимална брзина вретена	р / мин	6000 (постављено на 4500)	4200 (постављено на 3500)	3200 (постављено на 2500)
	Моторна снага вретена	Кв	7.5	7.5	11
	Називни обртни мотор вретена	Нм	47.8нм	47.8нм	72нм
	Максимални пречник проласка бара	мм	Ø 45	Ø 51	Ø 75

Тачност алата за машину

Тачност машине, Јингфус фактор стандард:
Главна тестна ставка	Шематски дијаграм	Метода детекције	Фабрички стандард


Вретено радијални тукли,		Откријте ручак спољне конусе	0.0025


Поновљени положај Кс-Акиса		Откријте поновљено позиционирање оси Кс. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.0025


З-Акис Поновљени положај		Откријте поновљено позиционирање на З особу. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.0025


Ако купац жели да тестира ИСО или ВД1 тачност Кс / З / И оси, утврђује се у тренутку писања уговора. Купац мора да тестира ову ставку у исто време иницијално прихватање фабрике Јингфуси.
