ЦНЦ нагнуто кревета за кревете

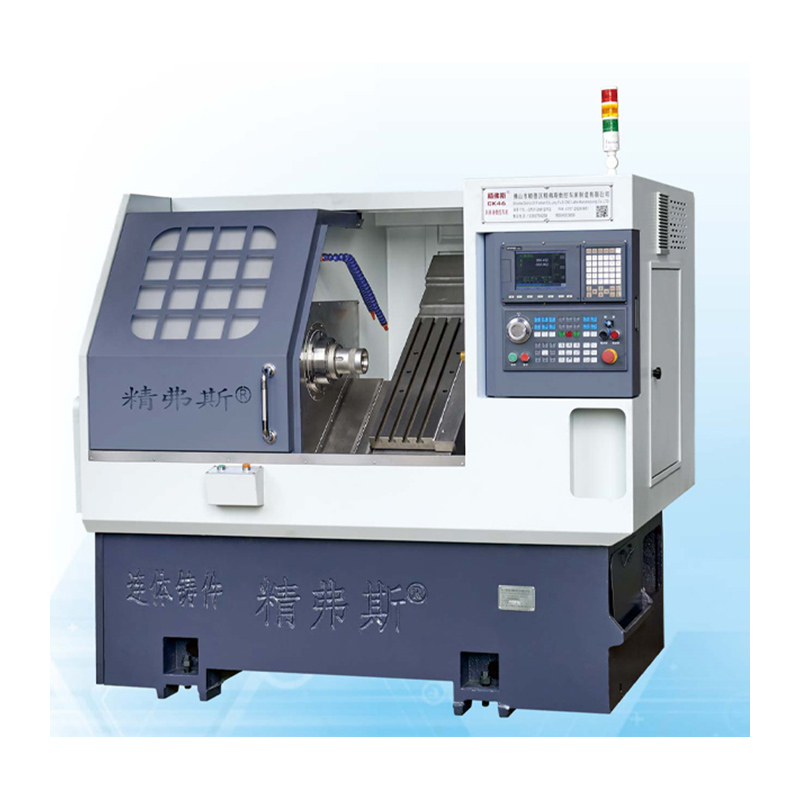

ХИГХФУСИ® висококвалитетни ЦНЦ нагнуто креиран строј има карактеристике погодне уклањање чипова, комплетних функција, одличних перформанси, високе чврстине, високе ефикасности и велике прецизности. Углавном се користи у ауто деловима, водоводним вентилима, калупама и другим индустријама.

Модел:CK46

Пошаљи упит

Опис производа

Машина за стругу нагнутог кревета Јингфуси® ЦНЦ се углавном користи у аутоматским деловима, водоводним вентилима, калупама и другим индустријама. Такође је погодан за серијску обраду осовина, дискова и других делова са сложеним величинама, различитим величинама и високим прецизним захтевима. То аутоматски може довршити чип обраду унутрашњих и спољних кругова, жљебова, конуса, сферних површина, разних метричких и инчних нити и других ротационих тела. Одливци су све израђени од песка од смоле, који је подвргнут третману старења и има добру стабилност, велику чврстоћу и добру задржавање тачности.

Детаљи о производу

Листа параметара

пројекат		јединица	ЦК46	ЦК52	ЦК76
Максимална дужина окретања		мм	350
Максимални пречник окретања на кревету		мм	Ø 500
Максимални пречник окретања на скејтборду		мм	Ø 160
Склоност кревету		°	35 °
Ефикасно путовање Кс / З Акис		мм	Пречник 1000/400
Кс / З Спецификације вијака Акис		мм	32
КС / З Спецификације шине Акис		мм	35
Кс / З-Акис мотор мотора		Кв	1.3
Максимално брзо кретање Кс / З Акис		м / мој	24
Дужина алата за машину Кс Ширина Кс Висина		мм	2100к1580к1800
Укупна тежина целе машине		Кг	2600
Број ножа		поправити	8
Величина квадратних ножа		мм	20к20
Величина секача рупа		мм	Ø20
Укупна снага		кв	13	13	16
Просечна потрошња електричне енергије		Кв / х	2	2	2.5
главна осовина	Образац за крајње лице		А2-5	А2-6	А2 -8


	Максимална брзина вретена	р / мин	6000 (постављено на 4500)	4200 (постављено на 3500)	3200 (постављено на 2500)
	Моторна снага вретена	Кв	7.5	7.5	11
	Називни обртни мотор вретена	Нм	47.8нм	47.8нм	72нм
	Максимални пречник проласка бара	мм	Ø 45	Ø 51	Ø 75

Тачност алата за машину

Тачност машине, Јингфус фактор стандард:
Главна тестна ставка	Шематски дијаграм	Метода детекције	Фабрички стандард


Вретено радијални тукли,		Откријте ручак спољне конусе	0.0025


Поновљени положај Кс-Акиса		Откријте поновљено позиционирање оси Кс. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.0025


З-Акис Поновљени положај		Откријте поновљено позиционирање на З особу. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.0025


Ако купац жели да тестира ИСО или ВД1 тачност Кс / З / И оси, утврђује се у тренутку писања уговора. Купац мора да тестира ову ставку у исто време иницијално прихватање фабрике Јингфуси.
