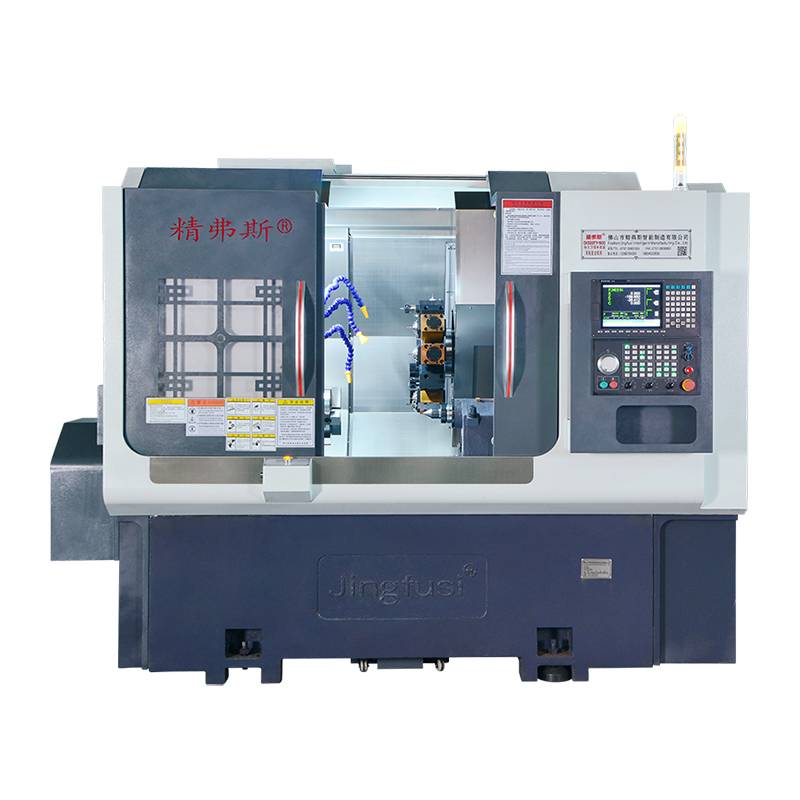

Окретање глодалице композитне струје

Висококвалитетни стројеви Глидање висококвалитетног превртања уграђује флексибилно вретено који држи помоћни механизам у свом дизајну, побољшања ригидности током дела дела. Директни систем за промену алата елиминише потребу за замршеним програмима за промену алата и смањује време промјене алата, што је резултирало ефикасном обрадом и уштедом трошкова за кориснике. Овај иновативни дизајн не само да побољшава укупну стабилност машине током операција, али такође поједностављује процес промене алата, чинећи радно поступак ефикасније и економичније корисне кориснике.

Модел:CK52DTY

Пошаљи упит

Опис производа

Претварање глодалица за глодање јела за струготине из Јингфусиса са Јингфусисом, садрже окретање, глодање, бушење, досадно, додиривање и разне друге функције у један, свестрани уређај. Способан за извршавање крајње и бочне глодалице, бушење, додир и композитне обраде, ова машина је посебно погодна за замршене облике и захтевне прецизне спецификације. Изузетно се бави свеобухватним потребама за прераду ротацијских делова довршетком свих или већине потребних операција у једном стезању. Ово не само да осигурава изузетну тачност, већ и повећава ефикасност, на крају доводи до смањења трошкова у процесу обраде.

Кључне карактеристике окретања глодања Композитни строј строј машину:

1.верни распоред дизајниран са довољно унутрашњег простора.

2. Покретање високо прецизности, самосталне структуре вретена и брзи хидраулични ротациони систем, који ће осигурати врхунске перформансе.

3.Гујарење брзих могућности машине алата.

4. Прекид прекида енергије од изазивања нетачности у вредности серво мотора.

Дијаграм путовања машина

Детаљи о производу

Листа параметара

артикал	Модел токара	јединица	Цк52дти	Цк76дти	ЦК46ДТи
Обим обраде	Максимални пречник ротације вретена	мм	Ø 700
	Максимална горња круга окретања	мм	520
	Максимални пречник бар	мм	Ø 55	Ø 72	Ø 45
главна осовина	Максимална брзина вретена	р / мин	4200 (Подешавање 3500)	3200 (Подешавање 2000)	6000 (Сет 4500)
	Тип главе за вретено		А2 - 6	А2 -8	А2 - 5
	Вретено кроз промет рупа	мм	Ø 66	Ø 86	Ø 56
хранити се	Кс / З / И Акис Максимални удар	мм	260/500 / ± 60
	90 ° главна глава која пролази кроз центар вретена	мм	30
	Максимално брзо кретање Кс / З / И оси	м / мој	24 (Подешавање 16) / 24 (Подешавање 16) / 14 (Подешавање 8)
	Кс / З / И / и Акис вијак шипка	мм	40
	Кс / З / и Акис Роллер Трацк	мм	35/45/35
Моћ купола	Модел напајања (Повер Туррет)	БМТ	Бмт55
	Колекција за главу	Јесте	ЕР32
	Величина носача фиксне алате	мм	25к25
	Носилац носача Схарк пречник	мм	Ø32
Електричне машине	Главна моторна снага / обртни момент	КВ / НМ	11кВ / Оцењено 72НМ	15кВ / оцењено 98нм	7,5 кВ / оцењено 47нм
	Кс / з / и Акис моторна снага / обртни момент	КВ / НМ	Иаскава 2.9 кВ /18.6нм, опција нове генерације3.1 КВ / 15НМ
	Снага / момент мотора за напајање куполе	КВ / НМ	Нова генерација 3.1 кВ / 15нм
	Максимална брзина мотора за напајање куполе	р / мин	6000 (подешавање 4000), заједничка брзина4000
	Повер моторне моторне моторне снаге	КВ / НМ	3,1 кВ / 15нм
	Снага / момент мотора алата за промену алата Турре	КВ / НМ	Нова генерација1.0 кв /3.1нм
Реп	Тајни удар	мм	520
	Максимални хидраулични потез прслука	мм	100
	Таилстоцк Горњи конус игла конус конус	Мк	МОХС 5 #
	Максимална удаљеност између типа и Цхуцка	мм	690
други	Спиндле позиционирање кочиони уређај		Хидраулични, опционо програмабилно
	Склоност кревету	°	30 ° или 15 °
	Дужина алата за машину Кс Ширина Кс Висина	мм	2500к1680к1900
	Укупна тежина целе машине	Кг	5000кг
	Укупна снага	кв	20
	Просечна потрошња електричне енергије	Кв / х	3
