Производи

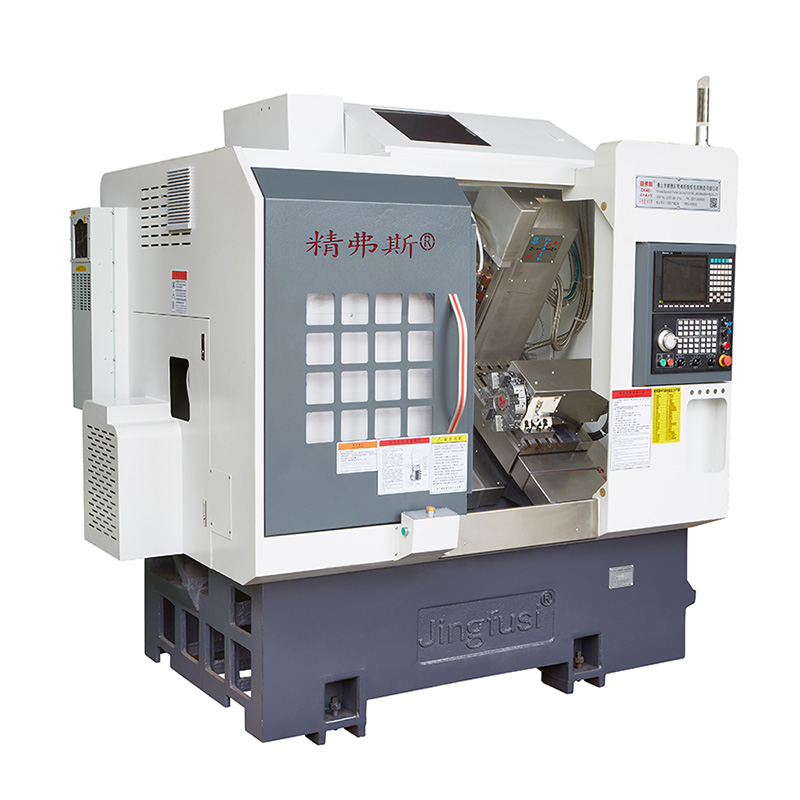

Машина за обраду места
Машина за обраду места Јингфуси® је посебно погодна за масовну производњу делова са сложеним облицима, као што су микро компоненте, микро осовине, електронски конектори, наочаре, сатови и разни хардверска опрема.
Модел:CK52-5+5+Y
Пошаљи упит
Опис производа
Машина за обраду окретања има карактеристике велике прецизности и високе ефикасности. Може прећи између водича и без водича, извршити одговарајућу обраду према дужини радног дела и има разумну структуру. Све три оси користе линеарне возни водиче, који имају добру отпорност на хабање и високу прецизност. , Вођен серво мотором, линеарна структура алата има карактеристике брзих промена алата, ЦНЦ систем има комплетне функције и лако је контролисати. Водич за ушицама мање не захтева млевење материјала и може обрадити шипке велике брзине и великом прецизношћу, а минимални преостали материјал је само 30 мм. Опциони бочни уређај за прераду може остварити процесе бушења и глодалица.
Дијаграм путовања машина
Детаљи о производу
Листа параметара
| артикал | садржај | јединица | ЦК46-5 + 5 + и | Цк52-5 + 5 + и |
| Обим обраде | Љуљајте се преко кревета | мм | Ø 500 | |
| Максимална горња круга окретања | мм | 320 | ||
|
Максимални пречник бар |
мм | Ø 45 | Ø 51 ~ 55 | |
| главна осовина | Максимална брзина вретена | р / мин | 6000 (постављено на 4000) | 4500 (Подесите на 3500) |
| Тип главе за вретено |
|
А2-5 | А2-6 | |
| Вретено кроз промет рупа | мм | Ø 56 | Ø 66 | |
| хранити се | Кс / З / И Акис Максимални удар | мм | 800/470/310 | |
| Максимално брзо кретање Кс / З / И оси | м / мој | 24 (Подешавање 18) / 24 (Подешавање 18) / 15 (Подешавање 8) | ||
| Кс / З / И / и Акис вијак шипка | мм | 32/32/25 | ||
| Кс / З / И Акис шина | мм | 35/35/25 | ||
| Кула за нож | Осам путничка станица | Назива | 8 станица, могу се опремити држачима алата са двоструким рупом, опционим са 12 станица | |
| Главу | Образац за држање алата за главу |
|
ЕР25 | |
| Максимална брзина главе снаге | р / мин | 6000 (постављено на 4000), може се обично користити за обраду производа од 4000 | ||
| Максимална инсталациона бушење и пречник глодалице | мм | Ø 16 | ||
| Удаљеност између моторних осовина и осовине за главу | мм | 65 | ||
| Електричне машине | Главна моторна снага / обртни момент | КВ / НМ | 7,5 кВ / 47.75нм, опционо 11кВ / 70.03НМ за челичне делове са капацитетом од 80 и више | |
| Кс / з / и Акис моторна снага / обртни момент | КВ / НМ | Иаскава 1.8кВ / 11,5 нм. Необавезна нова генерација 2.4 кВ / оцењено 11.5 нм | ||
| Кс / З моторна снага за напајање / обртни момент | КВ / НМ | 2,4 кВ / 11,5 нм | ||
| Максимална брзина мотора за главу | р / мин | 5000 | ||
| други | Спиндле позиционирање кочиони уређај |
|
хидраулички притисак | |
| Склоност кревету | ° | 35 ° | ||
| Дужина плоче за столове ножа Кс Ширина | мм | 700к290 | ||
| Дужина алата за машину Кс Ширина Кс Висина | мм | 2200к1580к2000 | ||
| Укупна тежина целе машине | Кг | 3430 | ||
| Укупна снага | кв | 13 | ||
| Просечна потрошња електричне енергије | Кв / х | 2 | ||
Тачност алата за машину
| Тачност машине, Јингфус фактор стандард: | ||||||||
| Главна тестна ставка | Шематски дијаграм | Фабрички стандард | ||||||
| Спиндле радијални ритам |
|
Откријте ручак спољне конусе | 0.0035 | |||||
| Поновљени положај Кс-Акиса |
|
Откријте поновљено позиционирање оси Кс. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање. | 0.003 | |||||
| З-Акис Поновљени положај |
 |
Откријте поновљено позиционирање на З особу. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање. | 0.003 | |||||
| Понављање позиције И-Акис |
|
Откријте понављано позиционирање на оси И. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање. | 0.004 | |||||
| Ц АКСИС Понављање позиције |
|
Откријте репозиционирање фиксне тачке Ц-Акис, Напомена: Прво предвиђање око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање | 20 лука секунди | |||||
| Ц Акис Позиција Ротари |
|
Откријте случајну тачност положаја Ц-Акис, Напомена: Прво предвиђање око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим проверите поновљене поставке | 72 секака | |||||
| Стезаљка за напајање |
|
Претучен | 0.015 | |||||
| Стезаљка за напајање |
 |
Стезање премлаћивања | 0.01 | |||||
| Ако купац жели да тестира ИСО или ВД1 тачност Кс / З / И оси, утврђује се у тренутку писања уговора. Купац мора да тестира ову ставку у исто време иницијално прихватање фабрике Јингфуси. | ||||||||
