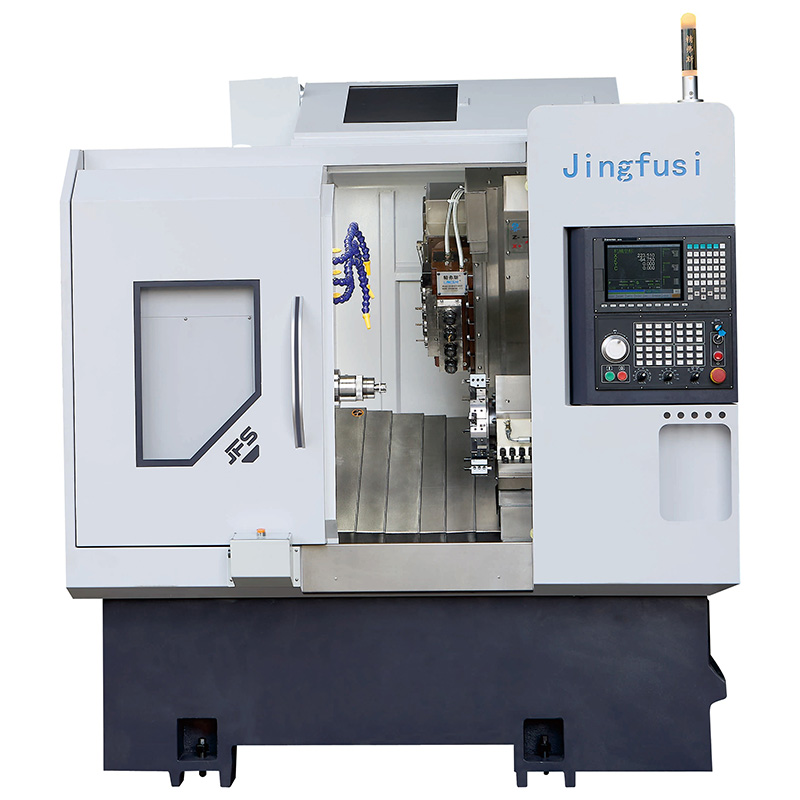

ЦНЦ струг за окретање

Јингфуси је произвођач ЦНЦ стругова за окретање. Наша фабрика је посвећена пружању клијентима алатних машина високих перформанси, исплативих машина. Континуирано истражујемо потребе купаца на тржишту и производимо производе који испуњавају њихове стварне захтеве коришћења, зарађујући похвале многих корисника у индустрији. Добродошли да посетите нашу фабрику!

Модел:CK46/52-4+4+Y

Пошаљи упит

Опис производа

Јингфуси је фабрика ЦНЦ стругова за окретање. Следеће су главне карактеристике нашег производа:

• У поређењу са револверима са погоном, наша машина алатка нуди веће брзине, већу прецизност и бољу завршну обраду површине приликом обраде малих и средњих делова.

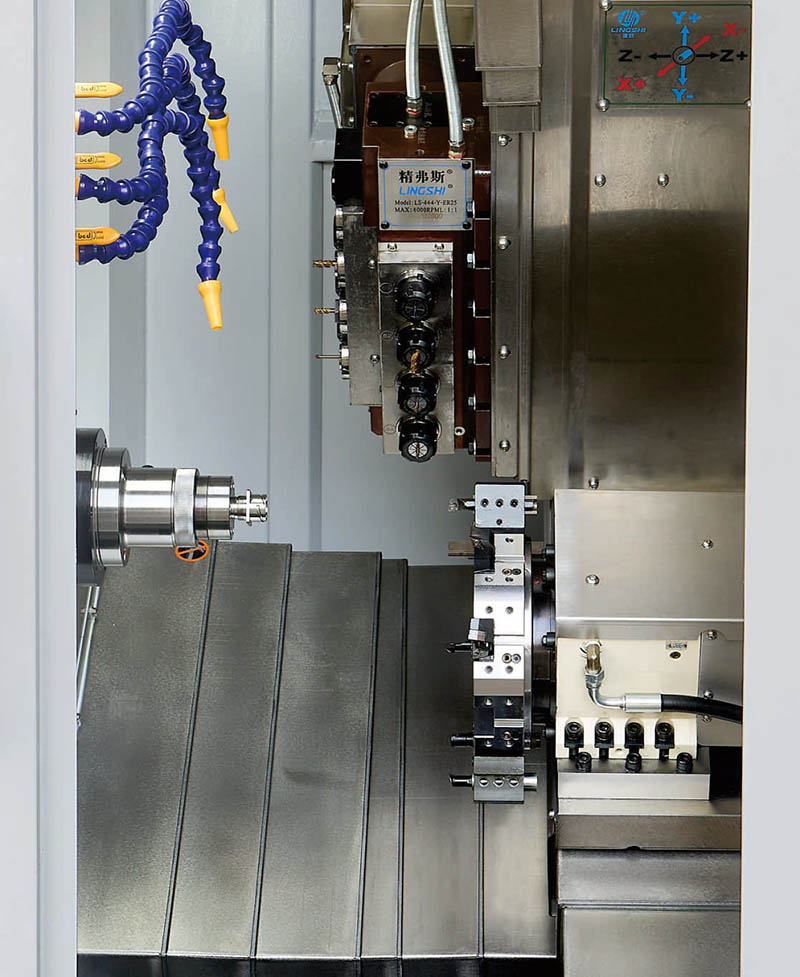

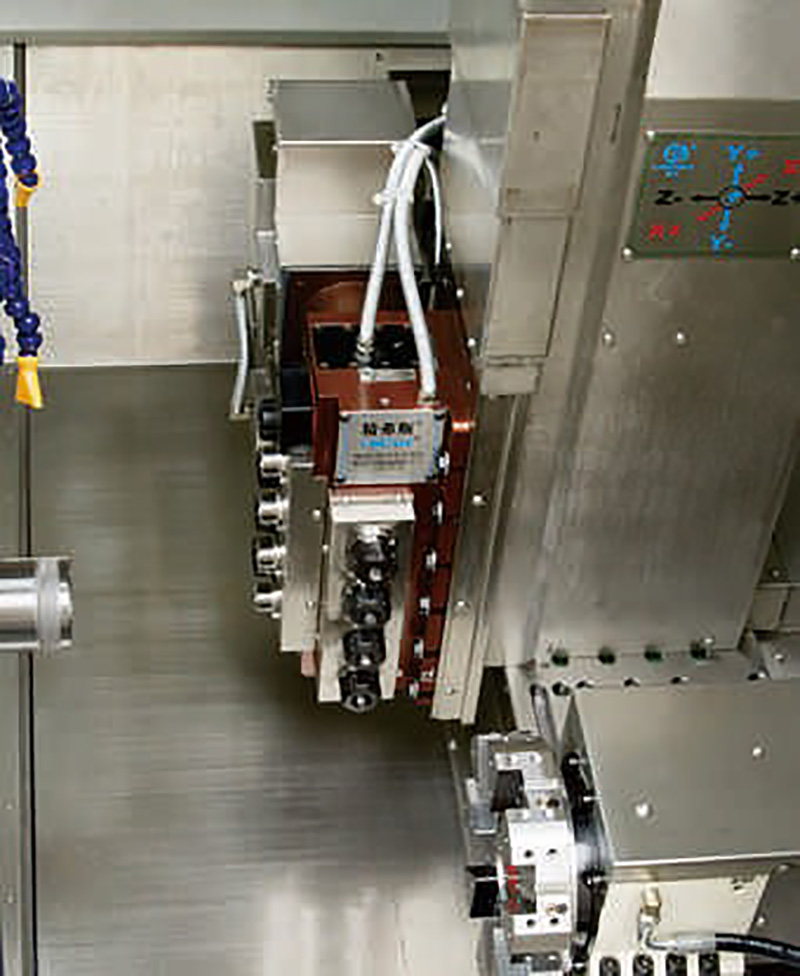

• Наша моторна глава има међуосовинско растојање од 65 мм и утични дизајн, што олакшава замену погонске главе или лежајева, поједностављујући рутинско одржавање.

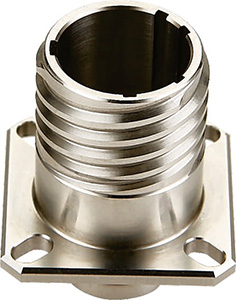

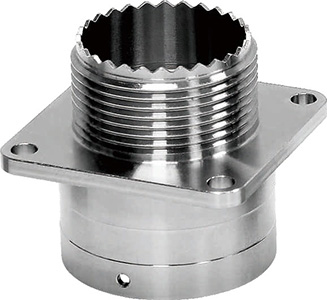

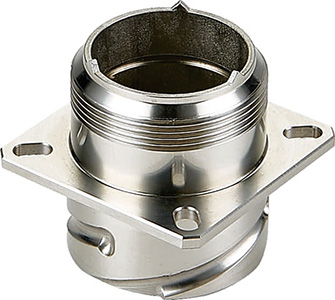

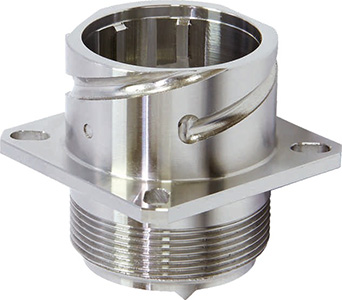

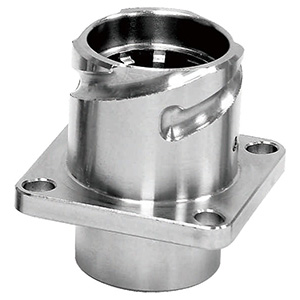

• Наша машина алатка може да обрађује сложене материјале као што су нерђајући челик, легуре титанијума и угљенични челик.

• Наша машина алатка гарантује дугорочну стабилну обраду и дуг радни век.

Главна спецификација

Повуците стезаљку		јединица	ЦК46-4+4+И	ЦК52-4+4+И	Ремарт
Капацитет обраде	Максимални пречник замаха изнад кревета	мм	О480	О480
	Максимални пречник подешавања	мм	К80	К80
	Укупна снага машине	мм	320	320
Вретено	Центар вретена високо од тла	мм	1150	1150
	Нос вретена	-	А2-5	А2-6
	Пречник отвора вретена	мм	056	066
	Максимални даметар шипке	мм	О45	051
	Максимална брзина вретена	рпм	4500	4000
	×/ЗИ-ос Олергуиде раис	Кв/Н.м	7.5Кв/47Н.м	11Кв/72Н.м	Опционо интегрисано 11кВ/60Нм Опционо интегрисано 22кВ/170Нм
Повер Туррет	Удаљеност између осовина		Фиксно 4+радилни правац4+аксијални правац4	оин
	Снажна глава мотора	Кв/Н.м	СИНТЕЦ 1.7Кв/8.34Н.м	СИНТЕЦ 1.7Кв/8.3Н.м	Два мотора покрећу осам електричних глава
	Удаљеност између осовина	мм	65	65
	Максимална брзина погонске главе	р/мм	5000	5000	4000 се обично користи
	Начин монтаже алата снаге		ЕР25	ЕР25
Серво Туррет	Модел серво куполе		МК-63РСВ-8Т	МК-63РСВ-8Т	Опционо 12Т
Додавање Кс/З/И осе	Кс/З/И оса Максимална брза брзина путовања	м/ми	24	24
	×/З/И-ос снага/окретни момент	кв/Н.м	ИАСКАВАИ 1,3 КВ/8,34 Нм или СИНТЕЦ 1,8 КВ/11,5 Нм	ИАСКАВАИ 1,3 КВ/8,34 Нм или СИНТЕЦ 1,8 КВ/11,5 Нм
	Кс/ЗИ-ос Ц3-градеблл вијци		32/32/25	32/32/25
	×/ЗИ-ос Олергуиде раис	-	35/35/25	35/35/25
	Ксакисеффецтиве травел	мм	800	800
	Ефективни ход З осе	мм	470	470
	Иакис ефикасно путовање	мм	260	260
	Глава снаге 90° интерполационе И осе пролази кроз центар вретена	мм	70	70
Спецификације опреме	Нето тежина машине	кг	3400	3500
	Укупна снага машине	КВ	13	16.5
	Машина Д×Ш×В	мм	2200 × 1580 к 1900	2200×1580×1900

Алатна машина се стално оптимизује; за горе наведене параметре погледајте стварне податке машине алатке.

Опционе ставке

Ставка конфигурације		ЦК46-4+4+И	ЦК52-4+4+И
Главно вретено	Механичко вретено	●	●
Главно вретено	Електрично вретено	O	O
контролор	СИНТЕЦ контролер	●	●
контролор	ФАНУЦ контролер		O
Оса за напајање	Иаскава	●	●
Оса за напајање	СИНТЕЦ	O	O
Стезање	Повуците стезаљку	●	●
Стезање	Цхуцк	O	O
флусх	8 радних станица	●	●
флусх	12 радних станица	O	O
Помоћна опрема	Уређај за прикупљање делова	O	O
	Уређај за храњење	O	O
	Транспортер за чипс	O	O
	Аутоматизовани робот	O	O
	Сепаратор уљне магле	O	O
