Повер Туррет ЦНЦ струг ЦК46 52 76ДТ

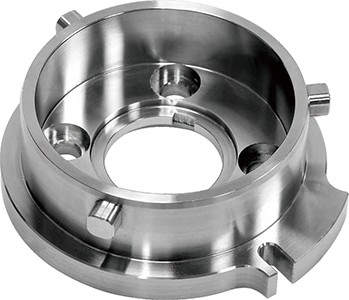

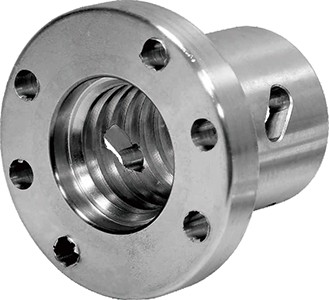

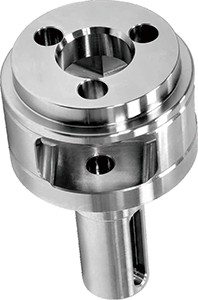

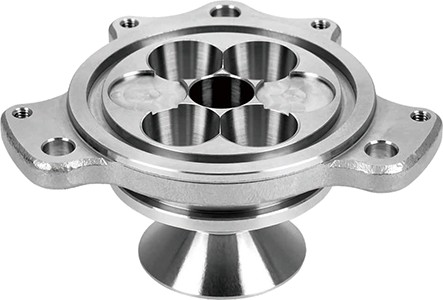

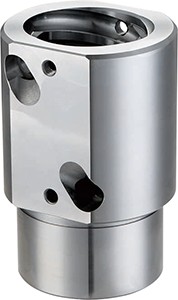

Јингфуси производи висококвалитетни ЦНЦ струг ЦК46 52 76ДТ. Одлучили смо да усвојимо модулни пренос без зупчаника, који елиминише извор топлоте из извора и доприноси стабилној гаранцији тачности обраде. Машина интегрише функције глодања и стругања и може флексибилно да обрађује сложене материјале као што су нерђајући челик, легура титанијума, угљенични челик итд.

Модел:CK46/52/76DT

Пошаљи упит

Опис производа

Јингфуси Повер Туррет ЦНЦ струг ЦК46 52 76ДТ из фабрике у Кини је опремљен са две главе за напајање високих перформанси, максимална брзина од 0 ° напонске главе у нормалним радним условима може да достигне 8000 РПМ, а глава за напајање од 90 ° може да достигне 6500 РПМ.

Карактеристика производа

Под претпоставком о доследном облику, организацији ливења, третману старења и тачности монтаже, виртуелна И оса и вертикална И оса имају своје предности: крутост виртуелне И осе је боља, подешавање заобљености је безбрижније; вертикални ход И осе је лако продужити, завршетак обраде је бољи, тешкоћа програмирања је мала и брзо се покреће.

Систем за уклањање чипова усваја интегрисани дизајн бочне и задње стране, флексибилан начин инсталације, погодан за различите сценарије производње. Поред тога, цео ливење је жарено, вибрационо старење и други вишеканални процесни третман како би се обезбедио дуготрајан стабилан рад опреме и ефикасно продужио век трајања целе машине.

Главна спецификација

Повуците стезаљку		јединица	ЦК46ДТ виртуелни И	ЦК52ДТ виртуелни И	ЦК76ДТ виртуелни И	Ремарт
Капацитет обраде	Максимални пречник замаха изнад кревета	мм	700	ø700	700
	Максимални пречник окретања	мм	К300	0300	Ø300
	Укупна снага машине	мм	480	480	480
Вретено	вретена хидраулична стезна глава	ин	6"	8”	10"
	средишња висина осовине од тла	мм	1050	1050	1050
	Нос вретена	-	А2-5	А2-6	А2-8
	Пречник отвора вретена	мм	Ø56	066	К86
	Максимални пречник материјала шипке	мм	Ø45	051	072
	Максимална брзина вретена	рпм	4500	4000	2000
	Снага/момент мотора вретена	Кв/Н.м	7.5Кв/47Н.м	22Кв/170Н.м	22Кв/170Н.м
	Модел куполе		БМТ45-16Т	БМТ55-16Т	БМТ55-16Т
Повер Туррет	гледати максималну брзину мотора/оргу	Кв/Н.м7	7.5КВ/22Н.мор 11КВ/42Нм	7.5Кв/22Н.мор 11КВ/42Нм	75Кв/22Нмор 1КВ/42Нм
Повер Туррет	Електрични револвер алат макс.брзина	р/мм	8000 или 6000	8000 или 6000	8000 или 6000
Додавање Кс/З/И осе	×ЗН оса Макс.брза брзина кретања	м/ми	24	24	24
	×ЗИ-кис снага/момент мотора	Кв/Н.м	22Кв/170Н.м	22Кв/170Н.м	22Кв/170Н.м
	×ЗИ-ос Ц3-град блл завртњи	-	32/40/40	32/40/40	32/40/40
	×/З/И-осовине ваљкасте водилице	-	35/45/45	35/45/45	35/45/45
	Ксакис ефективно путовање	мм	500	500	500
	Ефективни ход З осе	мм	530	530	530
	Интерполација И-ефективно путовање	мм	+48,-52	+48,-52	+48,-52
	Глава снаге 90° за интерполацију И осе пролази кроз центар вретена	мм	60	70	70
Спецификације опреме	Нето тежина машине	кг	5000	5000	5100
	Укупна снага машине	КВ	34	37	37
	Машина Д×Ш×В	мм	2600×2050×2040	2600 × 2050 × 2040	2600 × 2050 × 2040

Алатна машина се стално оптимизује; за горе наведене параметре погледајте стварне податке машине алатке.

Опционе ставке

Ставка конфигурације		ЦК46ДТ виртуелни И	ЦК52ДТ виртуелни И	ЦК76ДТ виртуелни И
Главно вретено	Механичко вретено	●	●	●
Главно вретено	Електрично вретено	O	O	O
контролор	СИНТЕЦ контролер	●	●	●
Оса за напајање	Иаскава	O	O	O
Оса за напајање	СИНТЕЦ	●	●	●
Турретт	Снажна купола велике брзине са директним погоном	●	●	●
	Тајван Маикун струјна купола	O	O	O
	Немачки Паитецх моторна купола	O	O	O
Стезање	Повуците стезаљку	●	●	●
Стезање	Цхуцк	O	O	O
Помоћна опрема	Уређај за прикупљање делова	O	O	O
	Уређај за храњење	O	O	O
	Транспортер за чипс	O	O	O
	Аутоматизовани робот	O	O	O
	Сепаратор уљне магле	O	O	O
