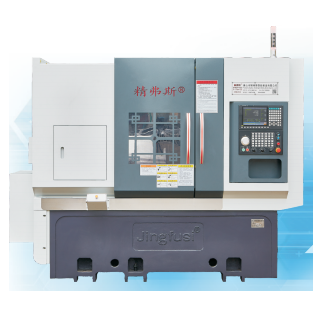

ЦНЦ Туррет тип Аутоматски струго

Задовољство нам је да вас упознамо са хигх-енд ЦНЦ-ом на врху типа ЦНЦ-а, чији је циљ да продубљивање ваше знање о овом изузетном производу. Топло поздрављамо и нашим новим и цењеним купцима да наставимо своје партнерство са нама док заједно тежимо светлијом будућношћу заједно.

Модел:CK52T-600

Пошаљи упит

Опис производа

Срдачно сте позвани да посетите нашу фабрику и истражите најновије, конкурентне цене и врхунске јингфуси® ЦНЦ ТИП-ов аутоматско струг, који је тренутно у великој мери. Нестрпљиво очекујемо прилику да сарађујемо са вама.

ЦНЦ Туррет Тип Аутоматски струготични подаци о производу

ЦНЦ ТИП ТИП АУТОМАТИЦ ЛИСТА САСТАВА

пројекат	Садржај	јединица	ЦК52Т-600	ЦК76Т-600	ЦК46Т-600
Обим обраде	Максимални пречник ротације вретена	мм	Ø 800
	врста блокаде	мм	Ø 180 ~ 400
	Максимална дужина окретања	мм	560
	Максимални пречник бар	мм	Ø 51 ~ 55	Ø 72	Ø 45
главна осовина	Тип главе за вретено		А2-6	А2 -8	А2-5
	Вретено кроз промет рупа	мм	Ø 66	Ø 86	Ø 56
	Максимална брзина вретена	р / мин	4200	3200	6000
	Брзина вретена	р / мин	1 ~ 3500	1 ~ 2500	1 ~ 4500
хранити се	Максимално путовање Кс / З Акис	мм	230/600
	З-Осов ефективни ход	мм	570
	Максимално брзо кретање Кс / З Акис	м / мој	24
	Кс / з Акис поставка за брзо кретање	м / мој	16/18
	Кс / з Акис ваљак за вијаке	мм	40
	КС / З спецификације профила Акис	мм	35/45
Дванаест положаја серво купола	Дванаест позиција серво туррет центра висине		100
	Кула за нож супротна ивица (спољни пречник)	мм	385
	Средишња висина куполе	мм	100
	Број сечива за куполе	поправити	12
	Пречник сметњи суседне обраде алата	мм	Ø180
	Величина носача фиксне алате	мм	25к25
	Пречник дршке држача ножа	мм	Ø25
Електричне машине	Главна моторна снага / обртни момент	КВ / НМ	11кВ / Оцењено 72НМ	15кВ / оцењено 98нм	7,5 кВ / оцењено 47нм
	Кс / З-ОС моторна снага / обртни момент	КВ / НМ	Иаскава 1.8кВ / 11,5 нм. Необавезна нова генерација 2.4 кВ / оцењено 11.5 нм
	Снага / момент мотора алата за промену алата Турре	КВ / НМ	Нова генерација 1.0 кВ / 3.1НМ
	Снага мотора за хлађење мотора	Кв	0.3
	Систем хлађења под високим притиском Моторна снага	Кв	3
Реп	Тајни удар	мм	420
	Максимални потез ПИН-а за избацивање врата	мм	100
	Образац погонског погона за избацивање		Хидраулична, јака крутост
	Таилстоцк Горњи конус игла конус конус	Мк	МОХС 5 #, не љуља или се окреће током прецизне обраде.
	Максимална удаљеност између типа и Цхуцка	мм	690
други	Склоност кревету	°	30 ° или 15 °
	Дужина алата за машину Кс Ширина Кс Висина	мм	2500к1600к1700
	Укупна тежина целе машине	Кг	Укупна тежина целе машине је 4500кг, са опционом укупном тежином од 3500кг, минус 10000 Иуан
	Укупна снага	кв	20
	Просечна потрошња електричне енергије	Кв / х	3

ЦНЦ Туррет тип Аутоматско прецизност алата за струготине

Тачност машине, Јингфус фактор стандард:
Главна тестна ставка	Шематски дијаграм	Метода детекције	Фабрички стандард


Спиндле радијални ритам		Откријте ручак спољне конусе	0.0025


Поновљени положај Кс-Акиса		Откријте поновљено позиционирање оси Кс. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.0025


З-Акис Поновљени положај		Откријте поновљено позиционирање на З особу. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.0025


Ако купац жели да тестира ИСО или ВД1 тачност Кс / З / И оси, утврђује се у тренутку писања уговора. Купац мора да тестира ову ставку у исто време иницијално прихватање фабрике Јингфуси.
