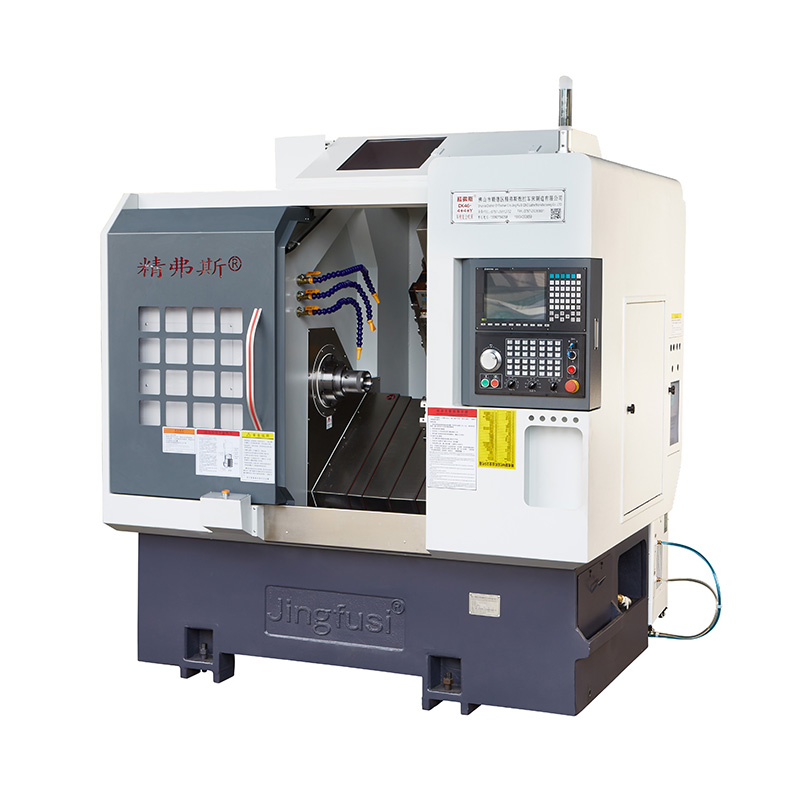

ЦНЦ превртање глодалног обрачунског центра

ЦНЦ превртање глодалног сложеног центра идеалан је за производњу замршених и високо прецизних ротационих компоненти. Омогућује завршетак већине, ако не и све, обраде обраде у једном подешењу. Ово не само да гарантује прецизност, већ и повећава продуктивност и економичност.

Модел:CK46-4+4+Y

Пошаљи упит

Опис производа

Карактеристике ЦНЦ-а који окреће глодање глодалног сложеног центра:

Минимизирано стезање: смањује потребу за вишеструким стезаљкама, унапређивањем ефикасности и тачности.

Брзо промене алата: Подржава промене алата велике брзине, поједностављивање аранжмана алата за погоднијом обрадом.

Свеобухватна обрада: нуди низ функција да олакшају композитну обраду крајњих лица и страна, омогућавајући свестране могућности обраде.

Дијаграм путовања машина

CNC Turning Milling Compound Machining Center

Детаљи о производу

Листа параметара

артикал	Модел токара	јединица	ЦК46-4 + 4 + И	Цк52-4 + 4 + и
Обим обраде	Љуљајте се преко кревета	мм	Ø 500
	Максимална горња круга окретања	мм	320
	Максимални пречник бар	мм	Ø 45	Ø 51 ~ 55
главна осовина	Тип главе за вретено		А2-5	А2-6

	Вретено кроз промет рупа	мм	Ø 56	Ø 66
	Максимална брзина вретена	р / мин	6000 (постављено на 4500)	4500 (Подесите на 3500)
хранити се	Ефикасно путовање Кс / З / И оси	мм	800/470/260

	Максимално брзо кретање Кс / З / И оси	м / мој	24 (Подешавање 18) / 24 (Подешавање 18) / 15 (Подешавање 8)
	Кс / З / И / и Акис вијак шипка	мм	32/32/25
	Кс / З / И Акис шина	мм	35/35/25
Кула за нож	Осам путничка станица	Назива	8 станица, могу се опремити држачима алата са двоструким рупом, опционим са 12 станица
Главу	Образац за држање алата за главу		ЕР25


	Алат за главу	Назива	З-Акис 4 + Кс-АКСИС 4, са 4 додатна опрема за фиксне алате
	Максимална брзина главе снаге	р / мин	6000 (постављено на 4000), може се обично користити за обраду производа од 4000
	Удаљеност између моторних осовина и осовине за главу	мм	65
Електричне машине	Главна моторна снага / обртни момент	КВ / НМ	Нова генерација 7.5кВ, 47.75нм. Челични делови са капацитетом за прераду преко 80 могу бити опционо опремљени са 11кВ, 70.03НМ

	Кс / з / и Акис моторна снага / обртни момент	КВ / НМ	1.3кВ / 8.39НМ
	Кс / З моторна снага за напајање / обртни момент	КВ / НМ	1.7 кВ / 8нм
	Максимална брзина мотора за главу	р / мин	5000
други	Спиндле позиционирање кочиони уређај		хидраулички притисак


	Склоност кревету	°	35 °
	Дужина алата за машину Кс Ширина Кс Висина	мм	2200к1580к1900
	Укупна тежина целе машине	Кг	3430
	Укупна снага	кв	13
	Просечна потрошња електричне енергије	Кв / х	2

Тачност алата за машину

Тачност машине, Јингфус фактор стандард:
Главна тестна ставка	Шематски дијаграм	Фабрички стандард


Спиндле радијални ритам		Откријте ручак спољне конусе	0.0035


Поновљени положај Кс-Акиса		Откријте поновљено позиционирање оси Кс. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.003


З-Акис Поновљени положај		Откријте поновљено позиционирање на З особу. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.003


Понављање позиције И-Акис		Откријте понављано позиционирање на оси И. НАПОМЕНА: Прво предвидите око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање.	0.004


Ц АКСИС Понављање позиције		Откријте репозиционирање фиксне тачке Ц-Акис, Напомена: Прво предвиђање око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим откријте поновљено позиционирање	20 лука секунди


Ц Акис Позиција Ротари		Откријте случајну тачност положаја Ц-Акис, Напомена: Прво предвиђање око 50 пута да надокнадите грешку хладног мотора и врућег мотора, а затим проверите поновљене поставке	72 секака


Стезаљка за напајање		Претучен	0.015

Стезаљка за напајање		Стезање премлаћивања	0.01

Ако купац жели да тестира ИСО или ВД1 тачност Кс / З / И оси, утврђује се у тренутку писања уговора. Купац мора да тестира ову ставку у исто време иницијално прихватање фабрике Јингфуси.
